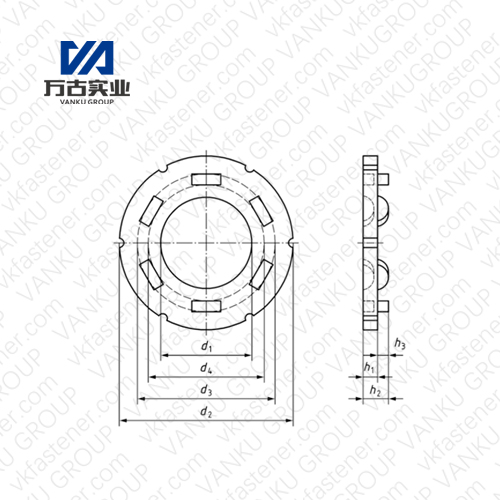

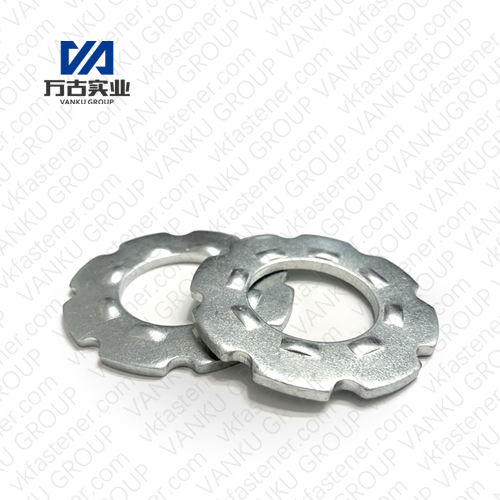

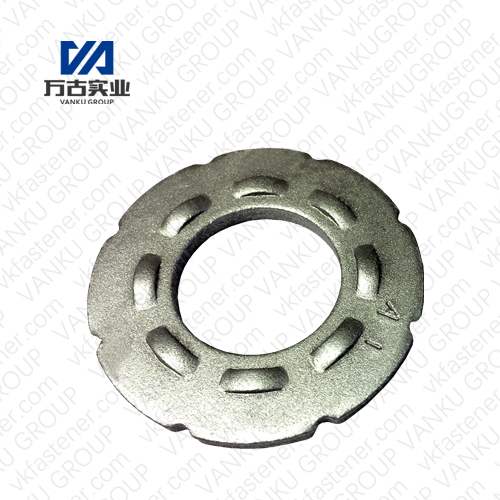

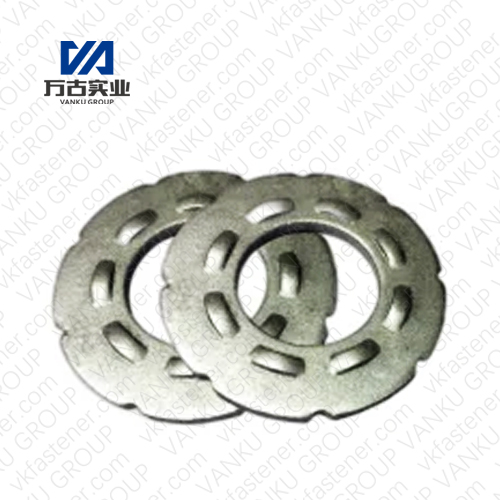

thread diameter of associated bolt | d₁ | d₂ | h₁ | h₂ | h₃ | d₃ | d₄ | ||
min. | max | min. | max. | min. | max. | min. | max. | min | |
M12 | 12.75 | 12.85 | 26.0 | 32.5 | 2.5 | 5.5 | 0.8 | 20,0 | 13,85 |
M16 | 16.75 | 16.85 | 35.0 | 36.8 | 3.0 | 6.0 | 0.8 | 25,0 | 17,85 |
M20 | 20.95 | 21.05 | 41.0 | 46.0 | 3.5 | 6.5 | 0.8 | 29,0 | 22,05 |
M22 | 23.05 | 23.15 | 46.5 | 50.6 | 4.0 | 7.0 | 0.8 | 33,0 | 24,15 |
M24 | 25.15 | 25.25 | 50.0 | 55.2 | 4.0 | 7.0 | 0.8 | 38,0 | 26,25 |
M27 | 28.30 | 28.40 | 54.0 | 62.1 | 4.0 | 7.0 | 0.8 | 43,0 | 29,40 |
M30 | 31.45 | 31.55 | 59.0 | 69.0 | 4.0 | 7.0 | 0.8 | 46,5 | 32,55 |
M36 | 37.75 | 37.85 | 78.0 | 83.0 | 4.0 | 7.5 | 0.8 | 56,0 | 38,85 |
